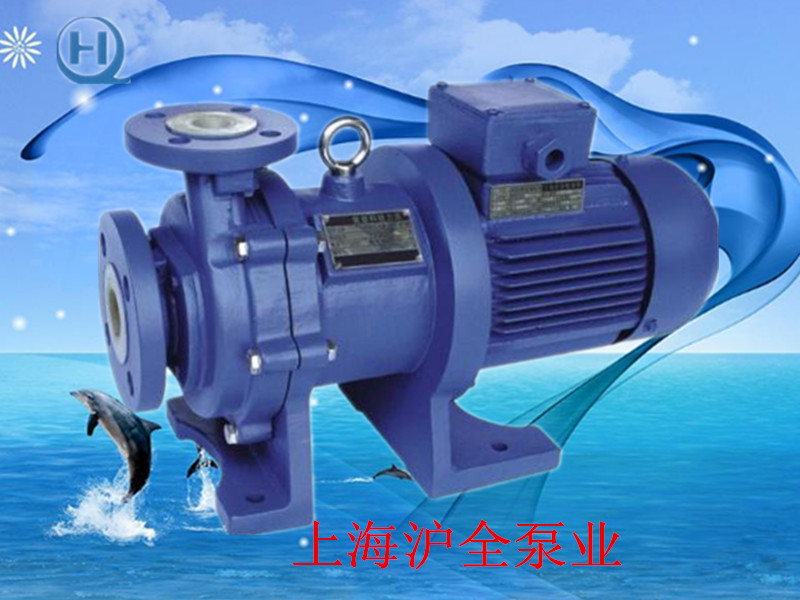

衬氟磁力泵
一、产品特点：防漏设计取消了轴封，利用磁力偶合间接驱动，完全消除了滴漏的烦恼，绝不污染使用场地。
由于CQB-F型氟塑料磁力泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的酸、碱、强氧化剂等腐蚀介质而毫不受损。
二、工作原理：
驱动装置采用主动磁铁联轴器直接装在电机轴上，泵室完全封闭，通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。
坚固耐用的泵体结构
虽然接触液体部分是氟塑料，但泵外壳是金属材料，故泵体足以承受管道的重量及抵受机械性冲击。
三、产品用途：
CQB-F型氟塑料磁力驱动泵广泛适用于：石油化工、制酸制碱、有色金属冶炼、汽车制造的酸洗工艺、稀土分离、农药、染料、医药、造纸、电镀、无线电等行业。
使用温度：-20℃至100℃。
产品关键字： 衬氟磁力泵 耐腐蚀磁力泵 耐酸磁力泵
四、型号意义：
例如：CQB50-40-160F
CQB-磁力驱动离心泵
50-吸入口直径(mm)
40-排出口直径(mm)
160-叶轮名义直径(mm)
F-氟塑料
CQB-F型氟塑料磁力泵性能参数
|
型 号
|
口径(mm)
|
流量 (m3/h)
|
扬程
(m)
|
电机功率 (kw)
|
汽蚀余量
(m)
|
电 压
(v)
|
|
|
进口
|
出口
|
||||||
|
CQB16-12-80F
|
16
|
12
|
1.8
|
8
|
0.18
|
6.0
|
220/380
|
|
CQB20-14-100F
|
20
|
14
|
3
|
12
|
0.37
|
6.0
|
220/380
|
|
CQB32-25-125F
|
32
|
25
|
3.2
|
20
|
1.1
|
5.0
|
380
|
|
CQB40-32-115F
|
40
|
32
|
6.3
|
15
|
1.1
|
6.0
|
380
|
|
CQB40-32-145F
|
40
|
32
|
6.3
|
25
|
1.5
|
5.0
|
380
|
|
CQB50-40-125F
|
50
|
40
|
12.5
|
20
|
2.2
|
3.5
|
380
|
|
CQB50-40-160F
|
50
|
40
|
12.5
|
32
|
4
|
3.5
|
380
|
|
CQB65-50-125F
|
65
|
50
|
25
|
20
|
4
|
4.0
|
380
|
|
CQB65-50-160F
|
65
|
50
|
25
|
32
|
5.5
|
4.0
|
380
|
|
CQB80-65-125F
|
80
|
65
|
50
|
20
|
7.5
|
4.0
|
380
|
|
CQB80-65-160F
|
80
|
65
|
50
|
32
|
11
|
4.0
|
380
|
|
注:表中CQB20-14-100F----CQB80-65-160F都可配防爆电机
|
|||||||
CQB-F型衬氟塑料磁力驱动泵（安装尺寸）
