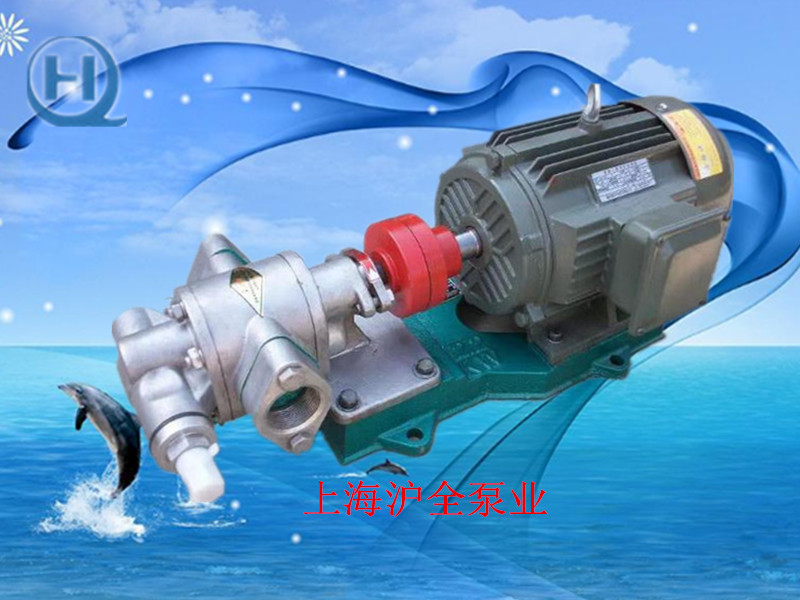

齿轮式输油泵

  • 一、产品概述:KCB型齿轮输油泵适用于输送各种油类,如原油、柴油、润滑油。配用铜齿轮可输送低闪点液体,如汽油、苯等。介质温度不超过70,如需使用耐高温泵,可同本单位联系配用耐高温材料即可。耐高温泵的使用温度不超过300,粘度为5×10-51.5×10-3m2/s2CY型齿轮润滑泵主要用于各种机械设备中的润滑系统中输送润滑油,用于输送粘度在10.E(75c.s.t)以下,温度在300℃以下的具有润滑性的油料,不锈钢齿轮泵可输送食用油料、饮料等。本泵结构简单紧凑,使用和保养方便。

    二、产品用途:KCB型齿轮输油泵不含固体颗粒和纤维物、无腐蚀性的润滑油、重油、工业轻油和食油等油类都可输送。适用于油库、码头、船舶、工厂、农场、矿山等。

    三、型号意义:

    例如:KCB-200(2CY-12/3.3)

    K-带安全阀

    CB-齿轮泵

    200-流量(200L/min)

    2CY- 带安全阀的齿轮油泵

    12-流量(m3/h)

    3.3-出口压力的10

    产品关键字:铸铁齿轮油泵,圆弧齿轮油泵

    KCB齿轮油泵,KCB齿轮油泵工作原理,KCB齿轮油泵型号

    CB型齿轮输油泵性能参数



    型号
    电机功率
    (kw)
    流量
    (m3/h)
    排出压力
    (Mpa)
    转速
    (r/min)
    吸上真空度(m)
    口径
    (mm)
    KCB-18.3 (2CY-1.1/14.5-2)
    1.5
    1.1
    1.45
    1400
    5
    3/4”
    KCB-33.3 (2CY-2/14.5-2)
    2.2
    2
    1.45
    1420
    3/4”
    KCB-55 (2CY-3.3/3.3-2)
    1.5
    3.3
    0.33
    1400
    1”
    KCB-55 (2CY-3.3/5-2)
    2.2
    3.3
    0.5
    1420
    1”
    KCB-83.3 (2CY-5/3.3-2)
    2.2
    5
    0.33
    1420
    3/2”
    KCB-83.3 (2CY-5/5-2)
    3
    5
    0.36
    1420
    3/2”
    KCB-200 (2CY-8/3.3-2)
    4
    12
    0.36
    1440
    2”
    KCB-200 (2CY-12/1.3-2)
    4
    12
    0.28
    1440
    2”
    KCB-200 (2CY-12/3.3-2)
    5.5
    12
    0.3
    1440
    2”
    KCB-200 (2CY-12/6-2)
    5.5
    12
    0.6
    1440
    2”
    KCB-200 (2CY-12/10-2)
    7.5
    12
    1
    1440
    2”
    KCB-300 (2CY-18/3.6-2)
    5.5
    18
    0.36
    960
    3”
    KCB-300 (2CY-18/3.6-2)
    7.5
    18
    0.36
    1440
    3”
    KCB-483.3 (2CY-29/3.6-2)
    7.5
    29
    0.36
    1440
    3”
    KCB-483.3 (2CY-29/6-2)
    11
    29
    0.6
    1440
    3”
    KCB-633 (2CY-38/2.8-2)
    11
    38
    0.28
    1000
    4”
    KCB-633 (2CY-38/8-2)
    22
    38
    0.8
    1000
    4”
    KCB-960 (2CY-60/3-2)
    18.5
    60
    0.3
    1450
    4”
    KCB-960 (2CY60/6-2)
    30
    60
    0.6
    1450
    4”

    注:1、表中参数为50,30C.S.t粘度条件下的数值。

    2KCB18.32002CY1.112配带管螺纹口的腰形法兰;KCB3009602CY18150不配带法兰,需用户自行加工。

    产品概述

    本泵适用于输送粘度在300c.s.t以下的各种油类,如原油、柴油、润滑油、动植物油等。配用铜齿轮可输送低闪点液体,如汽油、苯等。介质温度不超过70℃,耐高温油泵的使用温度不超过300℃。本泵身带有安全阀,超载时起安全作用。轴封有骨架油封、机械密封、填料密封三种型式,订货注明。

    产品特点

    本齿轮泵主要有齿轮、轴、泵体、安全阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。泵内有设计合理的泄油和回油槽,是齿轮在工作中承受的扭矩力最小,因此轴承负荷小,磨损小,泵效率高。泵设有安全阀作为超载保护,安全阀的全回流压力为泵额定排除压力的1.5倍,也可在允许排出压力范围内根据实际需要另外调整。但注意本安全阀不能作减压阀的长期工作,需要时可在管路上另行安装。从主轴外伸端向泵看,为顺时针旋转。

    产品用途

    广泛使用于不含固体颗粒和纤维物、带腐蚀性的润滑油、重油、工业轻油和食油等油类都可输送。油库、码头、船舶、工厂、农场、矿山等

    型号意义

    例如:KCB-200P(2CY-12/3.3P)

    K-带安全阀

    CB-齿轮泵

    200-额定流量(200L/min)

    2CY-带安全阀齿轮泵

    12-额定流量(12m3/n)

    3.3-出口压力(公斤)

    P-不锈钢材质

    型 号
    流量 Q
    转速 n
    r/min
    排出压力 p
    Mpa
    必需汽
    蚀余量
    r m
    效率
    η
    %
    电动机
    m3/h
    L/min
    功率KW
    型号
    KCB-18.3
    1.1
    18.3
    1400
    1.45
    5
    44
    1.5
    Y90L-4
    2CY1.1/1.45
    KCB-33.3
    2
    33.3
    1420
    1.45
    5
    44
    2.2
    Y100L1-4
    2CY-2/1.45
    KCB-55
    3.3
    55
    1400
    0.33
    7
    41
    1.5
    Y90L-4
    2CY3.3/0.33
    KCB-83.3
    5
    83.3
    1420
    0.33
    7
    43
    2.2
    Y100L1-4
    2CY-5/0.33
    KCB-135
    8
    135
    940
    0.33
    5
    46
    2.2
    Y112M-6
    2CY-8/0.33
    KCB-200
    12
    200
    1440
    0.33
    5
    46
    4
    Y112M-4
    2CY-12/0.33
    KCB-300
    18
    300
    960
    0.36
    5
    42
    5.5
    Y132M2-6
    2CY-18/0.36
    KCB-483.3
    29
    483.3
    1440
    0.36
    5.5
    42
    11
    Y160M-4
    2CY-29/0.36
    KCB-633
    38
    633
    970
    0.28
    6
    43
    11
    Y160L-6
    2CY-38/0.28
    KCB-960
    58
    960
    1470
    0.28
    6.5
    43
    18.5
    Y180M-4
    2CY-58/0.28
    KCB-1200
    72
    1200
    740
    0.6
    7
    43
    37
    Y280S-8
    KCB-1600
    95
    1600
    980
    45
    Y280S-6
    KCB-1800
    112
    1800
    740
    0.6
    7.5
    43
    55
    Y315S-8
    KCB-2500
    150
    2500
    985
    75
    Y315S-6
    KCB-2850
    170
    2850
    740
    0.6
    8
    44
    90
    Y315L1-8
    KCB-3800
    230
    3800
    989
    110
    Y315L1-6
    KCB-4100
    245
    4100
    743
    0.6
    8
    44
    132
    Y355M1-8
    KCB-5400
    325
    5400
    989
    160
    Y355M1-6
    KCB-5600
    330
    5600
    744
    0.6
    8
    44
    160
    Y355M2-8
    KCB-7600
    460
    7600
    989
    200
    Y355M3-6
    KCB-7000
    420
    7000
    744
    0.6
    8
    44
    185
    Y355L1-8
    KCB-9600
    570
    9600
    989
    250
    Y355L2-6


    现 象

    生 产 原 因

    排 除 方 法

    不排油或排油量少

    1、   吸入高度超过额定值

    2、   吸入管道漏气

    3、   旋转方向不对

    4、   吸入管道堵塞或阀门关闭

    5、   安全阀卡死或研伤

    6、   液体温度低而粘度增大

    1、   提高吸入液面

    2、   检查各接合处,最好加密封材料密封

    3、   接泵的所示方向纠正

    4、   检查管道是否堵塞,阀门是否打开

    5、   拆开安全阀清洗并用细沙研磨砂研磨阀孔,使用吻合

    6、   预热液体或降低排除压力

    密封漏油

    1、   密封圈磨损

    2、   填料密封填料磨损

    3、   机械密封磨损或有划伤痕等缺陷

    4、   机械密封弹簧失效

    1、   更换密封圈

    2、   调节填料压盖松紧程度,更换或补充填料

    3、   更换或重新研磨

    4、   更换

    噪音或振动大

    1、   吸入管和过滤网堵塞

    2、   吸入管伸入液面较浅

    3、   管道内进入空气

    4、   排出管道阻力太大

    5、   齿轮轴承或侧板严重磨损

    6、   吸入液体的粘度太大

    7、   吸入高度超过额定值

    1、   消除过滤网上污物

    2、   吸入管增长伸入液面以下

    3、   检查各连接处,使其密封

    4、   检查排出管道及阀门是否堵塞

    5、   拆下清洗,并修整缺陷或更换

    6、   加温降粘或处理

    7、   减少吸油高度及缩短吸油管长度


    型号

    电动机

    A

    B

    C

    D

    E

    G"

    L

    型号

    功率

    KCB18.3-2

    Y-90L-4

    1.5

    583

    300

    230

    130

    79

    3/4"

    230

    KCB33.3-2

    Y-100L1-4

    2.2

    618

    325

    285

    140

    79

    3/4"

    250

    KCB55-2

    Y-90L-4

    1.5

    588

    300

    230

    130

    86.5

    1"

    230

    KCB83.3-2

    Y-100L1-4

    2.2

    658

    325

    285

    140

    99

    3/2"

    250

    型号

    L,

    L1

    L2

    L3

    H

    H1

    H2

    B

    B1

    B2

    B3

    KCB-300

    855

    690

    470

    100

    413

    188

    230

    410

    370

    315

    210

    KCB-483.3

    855

    690

    470

    100

    413

    188

    230

    410

    370

    315

    210

    KCB-200

    800

    655

    450

    116

    315

    182

    220

    380

    340

    250

    210

    KCB-633

    1116

    898

    570

    163

    510

    210

    305

    440

    390

    280

    237

    KCB-960

    1156

    941

    600

    176

    555

    210

    305

    460

    410

    280

    237
